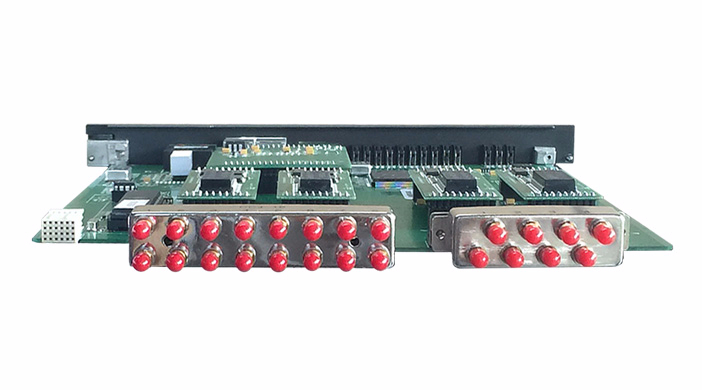

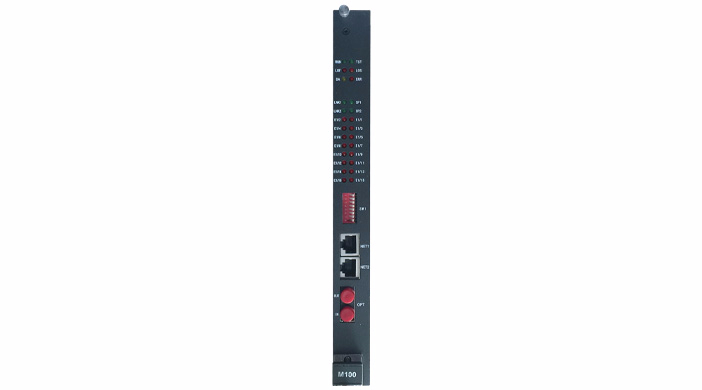

M100_ZMUX-3300 光傳輸板

M100

光傳輸板

    M100光傳輸板插裝ZMUX-3300平臺的任意一個通用業務板插槽,主要完成E1/2M、以太網業務接入,通過復用到1路光信號傳輸,實現E1信號與以太網信號點對點通信功能。

    M100光傳輸板插裝ZMUX-3300平臺的任意一個通用業務板插槽,主要完成E1、以太網業務接入,通過復用到1路光信號傳輸,實現E1信號與以太網信號點對點通信功能。

    M100板卡采用模塊化,可提供4個4×E1模塊插槽、1個100M以太網模塊插槽,最大可提供16路E1信號 與 2路共享100M以太網信號接入。

    M100板卡設有2個DB37連接頭,每個DB37連接頭可接入1~8路E1信號,共提供16路E1接口。

    M100板卡設有2個RJ45端口,完成2路以太網信號接入,2路以太網共享100M。


技術參數指標

接口類型:光口

接口數量:1路

線路速率:150Mbit/s

碼型:NRZ + 擾碼

發光功率:≥-12dBm

接收靈敏度:≥-35dB

光波長:1310nm

連接器:雙纖/FC/單模/40Km(標配);可選單纖/SC/傳輸距離60Km~100Km


接口類型:E1電口

接口數量:16路

信號速率:2048kbit/s

容差:± 50ppm

接口阻抗:1) 75歐/非平衡

                 2) 120歐/平衡

接口碼型:HDB3

數字接口電氣特性標準:符合ITU-T G.703建議

抖動轉移特性:符合ITU-T G.823建議

輸入抖動容限:符合ITU-T G.823建議

連接器:CC4同軸接頭(75歐/非平衡);可選 RJ45接頭(120歐/平衡)
